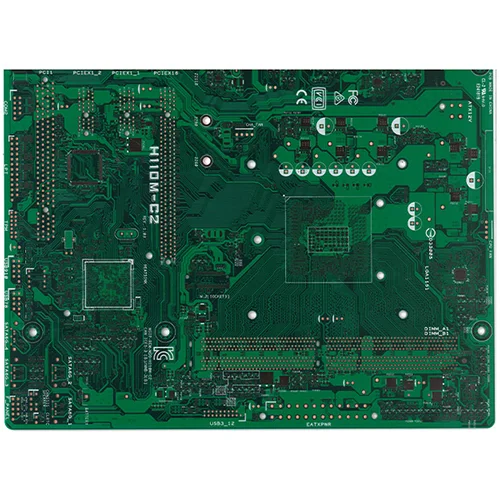

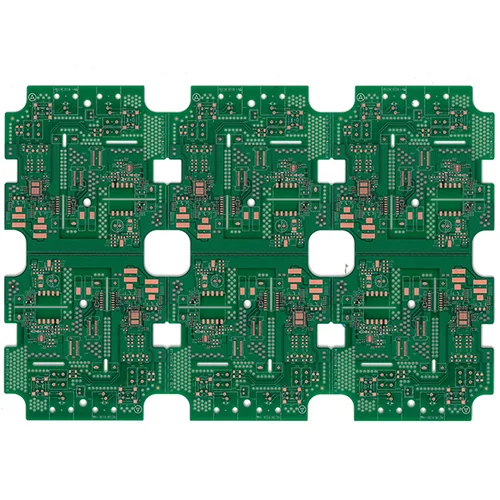

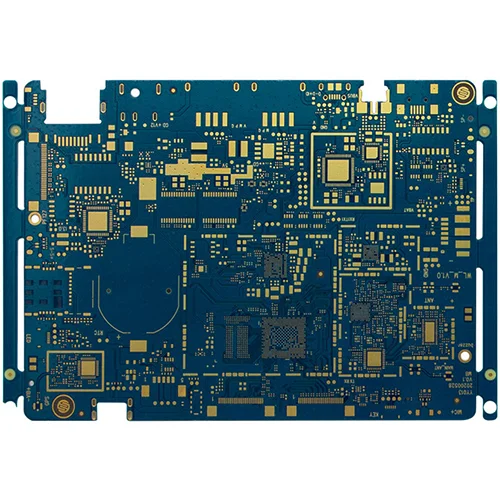

Multilayer Board

Mehrschichtige PCBs sind Leiterplatten mit mehr als zwei Schichten. Im Gegensatz zu doppelseitigen PCBs, die nur zwei Schichten leitfähigem Material haben, müssen alle mehrschichtigen PCBs mindestens drei Schichten leitfähiges Material haben, die in der Mitte des Materials vergraben sind.

Wie der Name schon sagt, sind mehrschichtige PCBs eine Kombination verschiedener Schichten. Einseitige PCBs und doppelseitige PCBs kombinieren zu diesem komplex gestalteten PCB. Mehrschichtige PCBs erhöhen die Anzahl der Schichten und damit den für das Routing verfügbaren Bereich. Diese Leiterplatten werden hergestellt, indem zwei Schichten von PCBs kombiniert und mit einem Isoliermaterial wie Dielektrikum getrennt werden.

Die minimale Anzahl von leitenden Schichten zwischen dem Isoliermaterial beträgt drei und wir können bei Bedarf bis zu hundert Schichten einbeziehen. Wir betrachten Multilayer -PCB als starren PCBs, da flexible Mehrschicht -PCBs schwer hergestellt zu werden. Die meisten unserer gemeinsamen mehrschichtigen PCB bestehen aus 4 bis 8 Schichten. Smartphones können bis zu 12 Schichten enthalten, um der Komplexität der Anwendung gerecht zu werden. Die Hersteller bevorzugen gerade zahlreiche Schichten über ungeraden Schichten, da die Laminierung ungerade Schichten den Schaltkreis zu komplex und problematisch macht, und hohe Kosten sind ebenfalls ein Faktor.

Mehrschichtige PCBs haben einige Vorteile gegenüber einzelnen oder doppelten Layer-PCBs. Sie haben eine höhere Dichte für mehr Funktionalität, Kapazität und Geschwindigkeit. Die elektromagnetische Abschirmung ist einfacher, wenn die Strom- und Erdungsebenen korrekt platziert werden. Sie benötigen nicht viel Verkabelung, daher sind sie leicht. Sie reduzieren die Größe und helfen dabei, Platz zu sparen. Sie sind flexibler als andere PCB -Arten.

Mehrschichtige PCBs haben viele Anwendungen. Dazu gehören:

Computer, Glasfaserempfänger, Datenspeicher, Signalübertragung, Mobiltelefonübertragung, Mobiltelefon-Repeater, GPS-Technologie, industrielle Steuerung, Satellitensysteme, Handheld-Geräte, Testgeräte, Röntgengeräte, Herzmonitore, Katzen-Scan-Technologie, Atom-Beschleunigungsmittel, Zentralanmeldesysteme, Faser-Opt-Empfänger, Nuklear-Erkennungssysteme, Spa.

Wir sind eine professionelle PCBA-One-Stop-Assembly-Fabrik.
