12-layerer PCB-Leiterplatte

12-layer-PCBs legten den Grundstein für moderne elektronische Kreislaufkreise für Automobile. Willkommen beim Kauf von 12-layerer PCB-Leiterplatten von uns. Jede Anfrage von Kunden wird innerhalb von 24 Stunden beantwortet.

Anfrage absenden

Produktbeschreibung

12-layer-PCBs legten den Grundstein für moderne elektronische Kreislaufkreise für Automobile. Sie spielen eine wichtige Rolle bei der schnellen Verfolgung zuverlässiger Verbindungen. Diese Art von PCB verfügt über eine Vielzahl von Verwendungszwecken, einschließlich Navigationssystemen, Übertragungssteuereinheiten, elektronischen Zündanordnungssystemen und anderen Komponenten von Fahrzeugen.

12-layer-PCBs sind so konzipiert, dass sie den Belastungsbedingungen und hohen Temperaturen standhalten. Das hier verwendete Hauptmaterial ist Polyimid. Dieses Polyimidmaterial ist organischer Natur und hat eine gute Wärmefestigkeit.

Einige Top-PCB-Hersteller verwenden Gold beim Abschluss von 12-Schicht-PCBs. Dies liegt daran, dass es eine große Rolle bei harten Umgebungen spielt. Darüber hinaus können einige Anwendungen, die Kühlkörper hinzufügen, um sicherzustellen, dass die PCB bei hohen Temperaturen arbeitet, leicht aufzulösen.

Zusätzlich stand 12-layer-PCB bei einer Temperatur von 288 Grad Celsius und 20 Sekunden thermischer Belastung, während seine Impedanz bei etwa +/- 10%kontrolliert wird. Die Kosten für den Kauf von 12-Schicht-PCBs sind im Vergleich zu anderen Multi-Layer-Boards wie 8-Layer und 10-Layer erschwinglich.


In den folgenden Bereichen können 12-Schicht-Druckschaltplatten verwendet werden:

Unterhaltungselektronik

Computerelektronik

Telekommunikation

Medizinische Ausrüstung

Luft- und Raumfahrt und Militär


Datenblatt

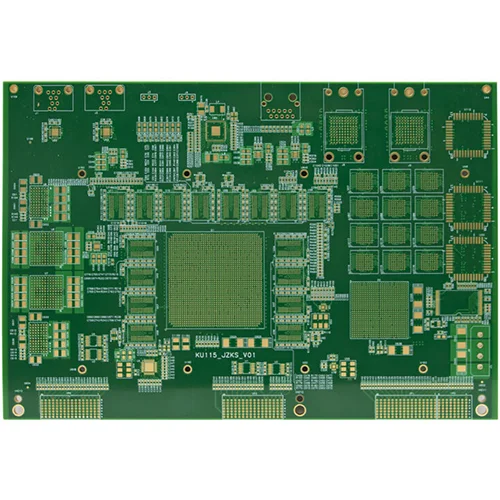

Name: 12-layerer PCB-Leiterplatte
Anzahl der Schichten: 12l
Blatt: FR4 TG150
Brettdicke: 1. 2 mm
Panelgröße: 114*96 mm/2
Kupferdicke der Außenschicht: 35 μm
Kupferdicke der inneren Schicht: 35 μm
Minimum durch Loch: 0. 20mm
Minimum BGA: 0. 35 mm
Linienbreite und Linienabstand: 3. 8/3. 8mil
Oberflächenbehandlung: Eintauchen Gold 2U ''


Hot-Tags: 12-layerer PCB-Leiterplatte
