14-layerer PCB-Leiterplatte
  • 14-layerer PCB-Leiterplatte 14-layerer PCB-Leiterplatte

14-layerer PCB-Leiterplatte

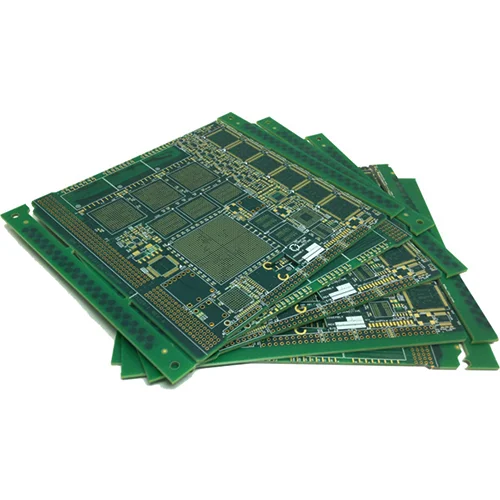

Als professioneller Hersteller möchten wir Ihnen eine 14-lagige PCB-Leiterplatte zur Verfügung stellen. Und wir bieten Ihnen den besten Nachverkaufsservice und die rechtzeitige Lieferung an.

Anfrage absenden

Produktbeschreibung

14 Layers PCB Stackup hat verschiedene Verwendungen. Es ist nützlich für Anwendungen wie Satellitenantennen, Vorverstärker, Speichermodule, SAN -Speicher, Wechselstromantriebe und vieles mehr. 14 Layers -PCB -Stackup kann als mehrschichtig gedrucktes Leiterplattengerät aufgerufen werden und muss immer dann verwendet werden, wenn 8 Signalschichten erforderlich sind. Abgesehen davon sind 14 Layers -PCB -Stackups erforderlich, wenn Sie eine spezielle Abschirmung aus Netz benötigen.


14 Layers PCB -Stackup -Anwendungen

Heutzutage verwenden viele Branchen 14 Layers -PCB -Stackup für verschiedene Anwendungen. Sie haben unterschiedliche Verwendungen und wir können auch sagen, dass dies in verschiedenen Bereichen der PCB -Branche nützlich ist. Hier sind die Bereiche, in denen 14 Layers -PCB -Stackup anwendbar sind.

Branchen

14 Layers PCB Stackup ist jetzt ein bekannter Name in verschiedenen industriellen Anwendungen. Es ist nützlich in Kontrollsystemen und industriellen Computern. Sie eignen sich auch für Industrie- und Fertigungsanwendungen, bei denen sie für laufende Maschinen nützlich sind. Dies liegt an der geringen Größe, leistungsstarker und langlebiger Natur von 14 Schichten -PCB -Stackups.

Elektronik

Mikrowellenöfen und Smartphones sind bekannte elektronische Produkte, die Menschen regelmäßig verwenden. Alle diese Produkte verwenden gedruckte Leiterplatten, aber mehr Produkte bevorzugen es jetzt, 14-layer-PCB-Stackups anstelle der üblichen einschichtigen PCB zu verwenden.

Autos

Scheinwerferschalter, in Bord von Computern, GPS und Motorsensoren verwenden 14-layer-PCB-Stackups. Außerdem verwenden Elektrofahrzeuge diesen Stackup in verschiedenen Anwendungen.

Medizinprodukte

Eine große Anzahl elektronischer Geräte im Gesundheitssektor verwendet 14-layer-PCB-Stackups. Diese Geräte umfassen diejenigen, die für Röntgenstrahlen, Katzenscans, medizinische Tests und Herzmonitore verwendet werden.

Telekommunikation

Telekommunikationsgeräte verwenden in vielen ihrer gängigen Anwendungen 14-layer-PCB-Stackups. Einige davon umfassen GPS, Signalübertragung, Satellitenanwendungen und mehr. Outdoor-Türme oder mobile Geräte verwenden häufig Telekommunikationsanwendungen, die 14-layer-PCB-Stackups verwenden.


Vorteile von 14-Layer-PCB-Stackups

Aus der Sicht des Designs bieten 14-layere PCB-Stackups mehrere Vorteile. Diese Vorteile umfassen:

Hohe Qualität

Es gibt viel Arbeit und Planung, bevor Sie einen 14-layer-PCB-Stackup erstellen. Aus diesem Grund hat 14 Layers -PCB -Stackup eine bessere Qualität im Vergleich zu anderen PCB -Stackups. Sie sind auch zuverlässiger.

Kleine Größe

Dieser PCB -Stackup ist im Vergleich zu anderen Stackups mit ähnlichen Funktionen kleiner. Dies liegt an seinem geschichteten Design. Auch die kleinere und kompaktere Größe von 14 Layers -PCB -Stackup bietet einen Vorteil in der modernen Technologie.

Erhöhte Leistung

14 Layers PCB Stackup integriert mehrere Schichten auf einer gedruckten Leiterplatte. Das ist einer der Gründe, warum sie superschnelle Geschwindigkeiten anbieten.

Dauerhafter

Mit 14 Layers -PCB -Stackup können Sie leicht mit extremem Druck und Heizen umgehen und sein Gewicht tragen. Hier können Sie die Schichten mit Prepreg und anderen nützlichen Materialien anschließen. In diesem Fall bietet der Stackup genügend Isolierung. Diese Funktionen machen 14 Layers -PCB -Stackup dauerhafter.

Flexibilität

14 Layers PCB Stackup verwendet flexible Konstruktionstechnologie. Das macht Ihre gedruckte Leiterplatte flexibler. Sie benötigen die Flexibilität, sich zu biegen und zu biegen, wo sich die Semi-Regulierung leicht beugen und sich biegen kann.


Datenblatt

Name: 14-layerer PCB-Leiterplatte
Anzahl der Schichten: 14l
Blatt: FR4 TG180
Brettdicke: 2. 4mm
Panelgröße: 120*95 mm/1
Äußere Kupferdicke: 35 μm
Innere Kupferdicke: 35 μm
Minimum durch Loch: 0. 20mm
Minimum BGA: 0. 25mm
Linienbreite und Linienabstand: 3/3. 2mil
Oberflächenbehandlung: Eintauchen Gold 2U ''


Hot-Tags: 14-layerer PCB-Leiterplatte
