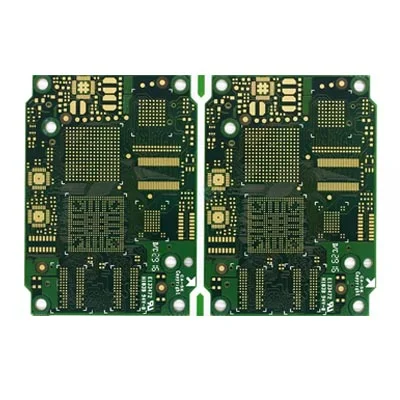

Zehnschichtige HDI-Impedanz kontrolliertes Automobil-Digital-PCB

Warum braucht PCB Impedanz?

VIAFULL ist einer der professionellen zehnschichtigen HDI-Impedanz-kontrollierten digitalen PCB-PCB-Hersteller und Lieferanten in China.

1. Überprüfen Sie die Tabellenlinie, um die Installation elektronischer Komponenten zu berücksichtigen, und die Leitfähigkeit nach dem Einfügen zu berücksichtigen. Je niedriger die Impedanz ist, desto besser der Widerstand.

2. PCB -Leiterplatten müssen durch Kupferverkleidungen, Elektroplatten von Zinn, Verbindungsschweißen und andere Prozessproduktionsverbindungen gehen. Die in diesen Links verwendeten Materialien müssen einen geringen Widerstand sicherstellen, um sicherzustellen, dass die Gesamtimpedanz der Leiterplatte die Produktqualitätsanforderungen erfüllen und den normalen Betrieb des Produkts sicherstellen kann.

3.. Zinnbeschichtung von PCB -Leiterplatten ist das häufigste Problem in der gesamten Leiterplattenproduktion und eine wichtige Verbindung, die die Impedanz beeinflusst. Der größte Defekt der chemischen Zinnschicht ist, dass sie leicht zu ändern ist und die Dose schlecht ist, was dazu führt, dass die Leiterplatte schwierig zu löten ist. Übermäßige Impedanz führt zu einer schlechten Leitfähigkeit oder einer instabilen Richtigkeitsleistung.

4.. In den Leitern in der PCB -Schaltkarton wird verschiedene Signalübertragungen vorhanden. Wenn die Übertragungsrate zunimmt, muss die Frequenz zunehmen. Wenn sich die Linie selbst aufgrund von Korrosion, Stapeldicke, Linienbreite usw. unterscheidet, verursacht sie Änderungen des Impedanzwerts. Sein Signal wird verzerrt, was zu einer Abnahme der Leistung der Leiterplatte führt, sodass der Steuerwert innerhalb eines bestimmten Bereichs gesteuert werden muss.

Datenblatt
