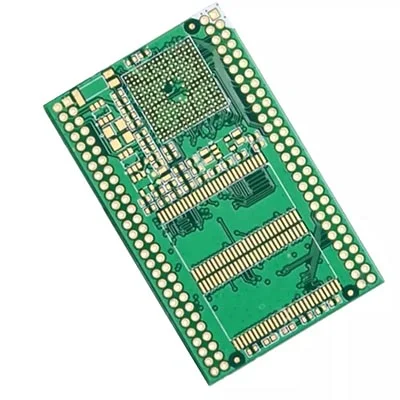

Mehrschichtige Impedanz kontrollierte PCB -Platine

PCB Impedanzkontrolle

Willkommen beim Kauf von mehrschichtigen Impedanz -kontrollierten PCB -Platine von unserer Fabrik jederzeit. Wir bieten Ihnen Werksrabattpreise für unsere Produkte. VIAFUFL IS Multilayer Impedanz kontrollierter PCB -Board -Hersteller und Lieferant in China. Es gibt verschiedene Signalübertragungen in den Leitern in der Leiterplatte. Wenn die Übertragungsrate zunimmt, muss die Frequenz zunehmen. Wenn sich die Impedanz der Linie selbst aufgrund von Korrosion, Stapeldicke und unterschiedlichen Linienbreiten ändert, tritt eine Signalverzerrung auf. Daher sollten die Leiter auf Hochgeschwindigkeitsschaltplatten innerhalb eines bestimmten Bereichs gesteuert werden, der als "Impedanzkontrolle" bezeichnet wird.

Die Faktoren, die die Impedanz der PCB -Linie beeinflussen, sind die Breite des Kupferdrahtes, die Dicke des Kupferdrahtes, die Dielektrizitätskonstante des Mediums, die Dicke des Mediums, die Dicke des Pads, der Weg des Erdungsdrahtes und die Kabel um die Leitung. Wenn wir die PCB entwerfen, müssen wir daher die Impedanz der Routing auf der Platine steuern, um elektromagnetische Interferenzen wie Signalreflexion und Signalintegrität so weit wie möglich zu vermeiden, um die tatsächliche Verwendung der PCB -Platine sicherzustellen.
