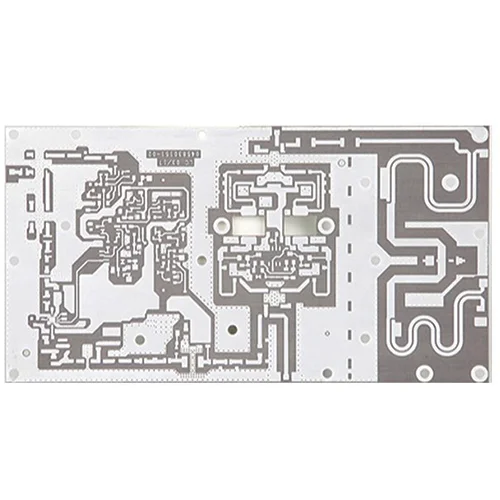

Taconic Printed Circuit Board

Taconic PCB: Was bedeutet es?

VIAFULL ist einer der Hersteller und Lieferanten von Professional China Taconic Printed Circuit Board, wenn Sie nach dem Taconic Printed Circuit Board suchen, wenden Sie sich jetzt an uns! Taconic PCB ist eine gedruckte Leiterplatte, die mit Taconic -PCB -Materialien hergestellt wird. Diese Materialien sind mit Keramik gefüllte Polytetrafluorethylen- und Glasfaserverstärkungsmaterialien. Diese Boards eignen sich für HF -Anwendungen in der Kommunikations- und Luft- und Raumfahrtindustrie.

Diese gedruckte Leiterplatte weist einen niedrigen dielektrischen Verlust und einen elektrischen Signalverlust auf, wodurch sie für eine Vielzahl von Anwendungen ideal ist. Das Board wurde entwickelt, um die wachsenden Anforderungen der Elektronikwelt gerecht zu werden. Taconic PCB ist in einer Vielzahl von dielektrischen konstanten Werten erhältlich.

Taconic ist eine bekannte Marke auf dem Gebiet der HF-Laminate. Es bietet gedruckte Leiterplatten für die Herstellung von Hochleistungs-Digitalbrettern, Multi-Layer-HF und anderen elektronischen Geräten. Taconic -Laminate können unter Verwendung von Standardmethoden gemahlen, plattiert und geschnitten werden.

Was ist der Unterschied zwischen Taconic PCB und Isola -PCB?

Viele Menschen fragen sich, was der Unterschied zwischen Taconic und Isola -PCB ist. Diese beiden Arten von gedruckten Leiterplatten haben ähnliche Vorteile, unterscheiden sich jedoch voneinander. Taconic PCB verwendet mit Keramik gefüllte PTFE oder mit Glas verstärkte PTFE-PCB, wodurch es thermisch und elektrisch stabil ist.

Taconic Panels verwenden thermoplastische Vorregionen und Thermosets, um die Bedürfnisse von Hochleistungs-Panels zu erfüllen. Diese Boards sind ideal für Mikrowellen- oder HF -Designs.

In der Zwischenzeit werden Isola -PCBs unter Verwendung von Kupferverkleidungslaminaten und dielektrischen Vorregionen hergestellt. Diese Laminate haben eine Harzzusammensetzung, die den Bedürfnissen von Hochleistungsanwendungen entspricht. Isola -PCBs haben ausgezeichnete mechanische, thermische und elektrische Eigenschaften. Diese Eigenschaften liefern Materialien, die FR-4 überschreiten.

Taconic- und Isola-PCBs sind für Hochgeschwindigkeits- und Hochleistungsanwendungen ausgelegt. Diese Boards verwenden jedoch unterschiedliche Materialien in der Produktion.

Vorteile von Taconic PCBs

Niedrige Kosten: Bei solchen Boards sind niedrige Kosten eine Voraussetzung. Es ist immer eine erschwingliche Option für Ingenieure. Dieses mit Keramik gefüllte Laminat bietet ein gutes Preis-Leistungs-Verhältnis.

Niedriger dielektrischer Verlust: Laminate mit niedrigem dielektrischem Verlust sind ideal für HF- und Mikrowellenanwendungen. Der dielektrische Verlust von Taconic ist sehr niedrig. Der niedrige dielektrische Verlust dieses Materials ist ein Ergebnis der Dielektrizitätskonstante dieses Materials.

Niedriger elektrischer Signalverlust: Dies ist ein großer Vorteil dieser Boards. Taconic -Laminate haben aufgrund der in ihrer Herstellung verwendeten Materialien niedrige dielektrische Signalverluste.

Eine breite Palette von dielektrischen Konstanten: Taconic PCBs bieten eine breite Palette von dielektrischen Konstanten. Dies macht es ideal für eine Vielzahl von Anwendungen.

Niedriger Dissipationsfaktor: Diese Leiterplatte hat einen niedrigen Dissipationsfaktor und ist ein großes Isoliermaterial. Ein niedriger Dissipationsfaktor zeigt ein effektives Isolatorsystem an.

Ausgezeichnete dimensionale Stabilität: Taconic -PCBs behalten ihre ursprünglichen Abmessungen, selbst wenn sie Wärme ausgesetzt sind. Ingenieure verwenden diese Karte für Anwendungen, in denen sie unterschiedlichen Temperaturen ausgesetzt sein kann.

Niedrige Feuchtigkeitsabsorption: Diese Karte hat eine niedrige Feuchtigkeitsabsorption. Daher kann es in feuchten Umgebungen verwendet werden. Feuchtigkeit ist nicht gut für die Haltbarkeit der PCB, daher sind PCBs mit geringer Feuchtigkeitsabsorption eine ideale Wahl.

Faktoren, die bei der Hybridherstellung von Taconic -PCBs berücksichtigt werden müssen

Es gibt einige Faktoren, die während der hybriden Herstellung von Taconic -PCBs berücksichtigt werden müssen, d. H. Taconic RF 35 PCB.

Bohrparameter: Bohrparameter sind ein kritischer Faktor, der berücksichtigt wird, da sie die korrekte Bohrlochbildung bestimmt. Das Futter und die Geschwindigkeit des Bohrbits werden durch die gestapelten Materialien bestimmt. Bei einem Hybridherstellungsprozess müssen Geschwindigkeit und Futter angepasst werden. Zum Beispiel leiten einige Komponenten viel Wärme auf, was zu einer Verformung führen kann.

Kompatible Materialien: Die im Hybridstapel verwendeten Materialien sollten mit dem Laminierungszyklus übereinstimmen. Einige Materialien erfordern während des Laminierungsprozesses höhere Temperaturen und Drücke. Sie sollten immer das Datenblatt des Materials überprüfen, um den Zweck des Materials zu bestätigen, bevor Sie es in Ihrem Design verwenden.

Bereiten Sie die Lochwand vor: Nach dem Bohren des Lochs besteht der nächste Schritt darin, die Lochwand vorzubereiten. Für jede allgemeine Gruppe kann es Prozessanweisungen geben. Sie müssen den Prozess für jedes Material verbessern, um die allgemeine Zuverlässigkeit zu erhalten.
