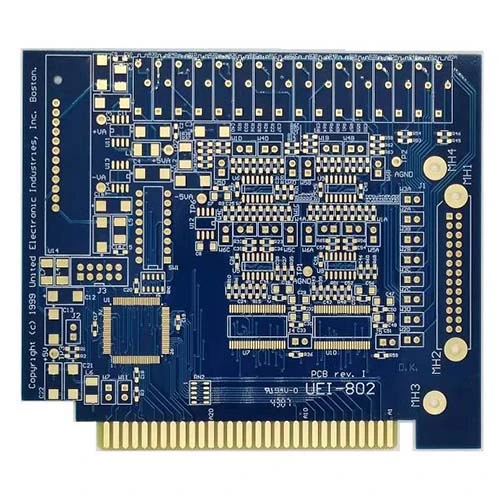

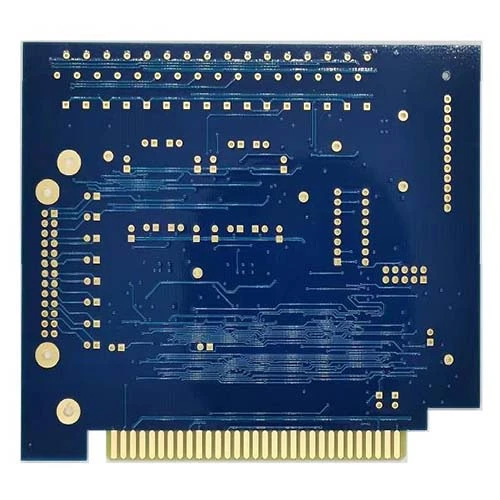

Sass Gold Finger Circuit Board

Goldfinger-PCBs sind solche mit goldenen Finger-ähnlichen Pads, die häufig als Kantenanschlüsse verwendet werden.

Die chemische Goldbeschichtung hat eine ausgezeichnete Lötlichkeit, aber der chemische Abscheidungsprozess bedeutet zu weich und dünn, um wiederholten Verschleiß standzuhalten. Die Goldbeschichtung ist dicker und härter, wodurch es ideal ist, um die Kontakte mit dem PCB-Kantenanschluss wieder zu plugieren. Goldfinger -PCBs müssen normalerweise am Kantenstecker geschrieben werden, um ein einfaches Einfügen zu gewährleisten. Das Abkammern kann in den Bestelldetails angegeben werden, wenn sie ausdrücklich angegeben sind.

Goldfinger sind die goldenen Pfosten, die Sie an der Verbindungskante einer gedruckten Leiterplatte (PCB) sehen. Der Zweck von goldenen Fingern besteht darin, Hilfspicke mit dem Computer -Motherboard zu verbinden. PCB -Goldfinger werden auch in einer Vielzahl anderer Geräte verwendet, die über digitale Signale wie Verbraucher -Smartphones und Smart -Uhren kommunizieren. Da die Legierung eine ausgezeichnete elektrische Leitfähigkeit aufweist, wird sie als Verbindungspunkt auf der Leiterplatte verwendet.

Es gibt zwei Goldtypen, die für den PCB -Goldfinger -Elektroplattenprozess geeignet sind:

Elektrololes Nickel-Eintauchgold (REIG): Dieses Gold ist kostengünstiger und leichter zu löten als elektroplatiertes Gold, aber seine weiche, dünne (normalerweise 2-5u ”) Zusammensetzung macht Rätsel ungeeignet für die Verschleiß- und Träneneffekte von Leiterplattenverschluss und Steckdosen und Unplugging. Elektroplettes härtes Gold: Dieses Gold ist fest (hart) und dick (normalerweise 30u).

Goldfinger ermöglichen es verschiedenen Leiterplatten, miteinander zu kommunizieren. Von der Stromversorgung bis zur Ausrüstung müssen Signale zwischen mehreren Kontakten übergeben, um einen bestimmten Befehl auszuführen. Wenn ein Befehl gedrückt wird, wird das Signal vor dem Lesen zwischen einem oder mehreren Boards übergeben. Wenn Sie beispielsweise einen Remote-Befehl auf einem mobilen Gerät drücken, wird das Signal vom PCB-fähigen Gerät in der Hand an eine nahe gelegene oder entfernte Maschine gesendet, die wiederum das Signal über eine eigene Leiterplatte empfängt. Der Prozess der Plattierung von goldenen Fingern beinhaltet viele akribische Schritte. Dies stellt sicher, dass jede Leiterplatte, die von der Produktionslinie stammt, mit den richtigen Geräten ausgestattet ist, um das Signal perfekt durchzuführen. Die Standards, die am Elektroplattenprozess beteiligt sind, tragen auch dazu bei, dass die goldenen Finger auf jeder Leiterplatte perfekt zu den entsprechenden Steckdosen auf einem bestimmten Motherboard übereinstimmen. Um sicherzustellen, dass all diese goldenen Finger und Steckdosen passen, müssen alle PCB eine Reihe von Inspektionen und Defekttests bestehen. Wenn die Goldbeschichtung auf der Leiterplatte nicht glatt genug ist oder nicht ausreichend an die Oberfläche hält, sind die Ergebnisse nicht gut genug für die kommerzielle Freisetzung. Damit der PCB -Goldfinger zusammenkommt, muss der Elektroplattenvorgang in einem Schritt durchgeführt werden, in dem die Details rund um die Leiterplatte zuerst abgeschlossen sind. Wenn die Finger plattiert werden müssen, wird Nickel auf das Kupfer angewendet. Dann wird die Oberflächenbeschaffung zuletzt aufgetragen. Wenn alles fertig ist, wird das Board unter einem Lupenglas inspiziert und auf Adhäsion getestet.

Während des PCB -Goldfingerselektroplierungsprozesses müssen bestimmte Standards eingehalten werden, damit die Finger ordnungsgemäß funktionieren. Die Konstruktion der PCB selbst muss auch die entsprechende Fingerlänge und den für die Ausrichtung erforderlichen Bereich berücksichtigen.

Unabhängig vom Zweck oder der Größe der PCB selbst gelten die folgenden Regeln immer für die Gestaltung des Goldfingers:

Das durchladende Loch sollte nicht nahe am Goldfinger liegen, der Goldfinger muss keinen Kontakt mit der Lötmaske oder dem Seidenbildschirm haben, und die beiden sollten in einem bestimmten Abstand gehalten werden, und der Goldfinger muss immer in der Mitte des PCB ausgesetzt sein (wenn Sie eine Kantenschäbchen haben), wenn eine dieser Regeln während des PCB -Goldfinger -Elektro -Elektro -Elektro -Elektro -Elektroverfahrens nicht verfolgt wird, und die PCB kann sich nicht mit dem Mother befassen. Oder die Leiterplatte darf nicht ordnungsgemäß in den entsprechenden Steckplatz am Motherboard eingefügt werden. Gold wird in Anschlussfingern auf einer Leiterplatte verwendet. Die Stärke von Gold ermöglicht es, goldene Finger einzulegen und hunderte Male ausgestoßen zu werden, ohne die Verbindungskontakte auszutragen. Ohne den Schutz der Goldbeschichtung könnte eine Leiterplatte nach einigen Verwendungen leicht ihre Verbindung verlieren.

Sie fragen sich vielleicht, warum Gold besser ist als andere Arten von Metallen. Schließlich ist Gold eines der seltensten und teuersten natürlichen Elemente. Wäre es nicht kostengünstiger, die Verbindungskanten einer PCB mit Kupfer oder Nickel zu planen? Die erforderliche Funktionalität einer gedruckten Leiterplatte erfordert jedoch Gold. Als sich PCBs in ihrer modernen Form entwickelte, wurde Gold aufgrund einer Reihe von Faktoren als das am besten geeignete Kontakt -Kontakt -Metall eingestuft. Die Hauptvorteile von Gold sind die Leitfähigkeit und Korrosionsbeständigkeit der Legierung. Um die Festigkeit zu erhöhen, wird Gold, das in gedruckten Leiterplatten verwendet wird, häufig mit Nickel oder Kobalt kombiniert, was eine goldene Verschleißfestigkeit im Gesicht der konstanten PCB -Aktivität verleiht.
