Der vollständige Name von BGA ist das Ball -Grid -Array (PCB mit Kugelgitter -Array -Struktur), eine Pin -Verpackungsmethode für große Komponenten. Der Unterschied besteht darin, dass die "1-dimensionalen Raum" -Schellnadeln, die um die Wendungsstifte, Flachverlängerungsstifte oder J-förmige Stifte aufgelistet sind, auf den Boden des Bauches usw. zurückgezogen werden. Es hat die Eigenschaften einer kleinen Verpackungsfläche, erhöhten Funktionen, erhöhter Anzahl von Stiften, hoher Zuverlässigkeit, guter elektrischer Leistung und niedrigen umfassenden Kosten.

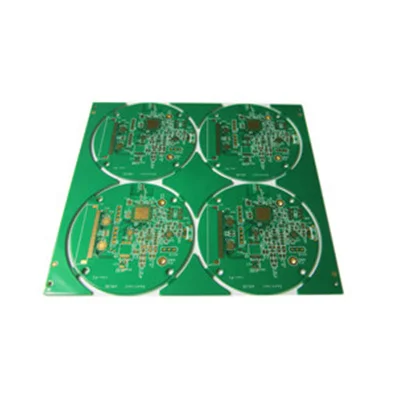

Name: | Kleine BGA Circuit Board PCB |
Anzahl der Schichten: | 4 Schichten |
PCB -Material: | FR4 TG170 |
PCB -Dicke: | 1. 6 mm |
Oberflächenbehandlung: | REIG (Golddicke 2U ") |
Fertige Kupferdicke: | 1/1/1/1 oz |
Lötmasken -Tinte: | Grün, Sonnenlicht PSR-4000 |
Mindestleitungsbreite und Linienabstand: | 0. 07/0. 09mm |
BGA PAD: | 0. 25 mm |
