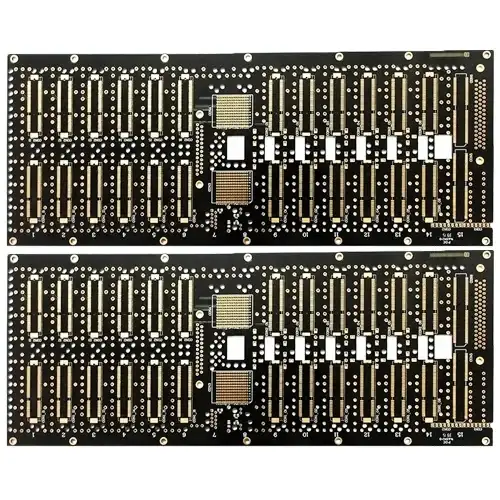

Rogers RT5870 High Frequency Board

RT/Duroid® 5870 und 5880 Glass Microfaser verstärkte PTFE -Kompositen sind für Präzisionsstreifen- und Microstrip -Schaltungsanwendungen ausgelegt.

Die Glasverstärkungsmikrofasern sind zufällig ausgerichtet, um die Vorteile der Faserverstärkung in der Ausrichtung zu maximieren, die für den Schaltungshersteller und die endgültige Schaltungsanwendung am wertvollsten ist.

The dielectric constant of RT/duroid 5870 and 5880 laminates is consistent from panel to panel and constant over a wide frequency range. Their low dissipation factor extends the use of RT/duroid 5870 and 5880 to Ku-band and above.

RT/Duroid 5870 und 5880 Laminate können leicht geschnitten, geschert und in Form bearbeitet werden. Sie sind gegen alle Lösungsmittel und Reagenzien, sowohl heiß als auch kalt, resistent und werden normalerweise zum Ätzen von gedruckten Schaltungen oder Plattenkanten und Löchern verwendet.

RT/Duroid 5870- und 5880 -Verbundwerkstoffe werden typischerweise als Laminate mit ¼ bis 2 oz/ft2 (8 bis 70 Mikrometer) elektropliertes Kupfer auf beiden Seiten geliefert und können auch mit gerollter Kupferfolie für kritischere elektrische Anwendungen gezogen werden. Die Verkleidung mit Aluminium-, Kupfer- oder Messingblech kann ebenfalls angegeben werden.

Stellen Sie bei der Bestellung von RT/Duroid 5870 und 5880 Laminaten unbedingt eine dielektrische Dicke, Toleranz, gerollte oder elektrodepositierte Kupferfolie und das gewünschte Gewicht der Kupferfolie an.

Datenblatt
