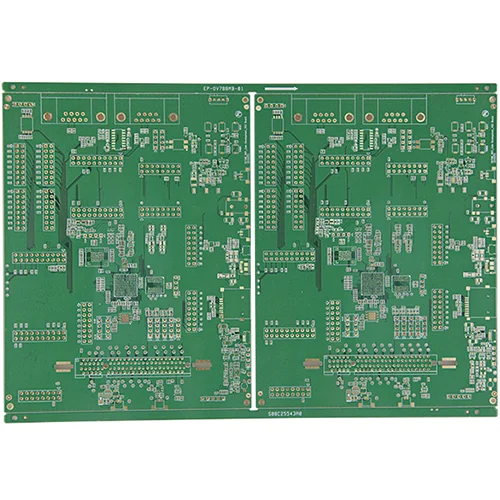

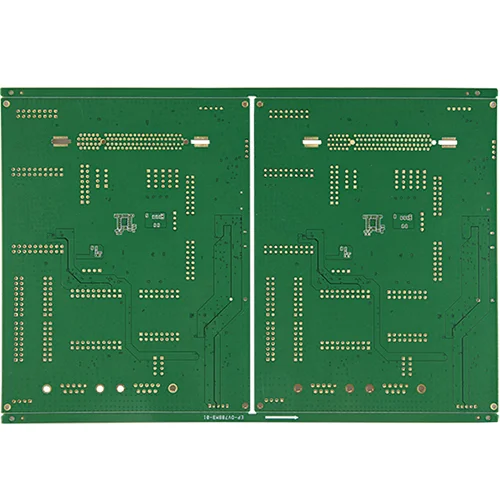

HDI -PCB Drive Recorder

Was ist HDI -PCB?

ViaFull lädt Sie ein, unsere Fabrik zu besuchen, um den neuesten, meistverkauften, erschwinglichen und qualitativ hochwertigen HDI-PCB zu kaufen. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten. Die Hochdichte -Interconnect (HDI) ist einfach eine PCB mit mehr Verbindungen in einem minimalen Fußabdruck. Dies hat zur Miniaturisierung des Vorstands geführt. Komponenten werden näher zusammengesetzt und der Board -Raum ist erheblich reduziert, die Funktionalität ist jedoch nicht beeinträchtigt. Genauer gesagt gelten PCBs mit durchschnittlich 120 bis 160 Pins pro Quadratzoll als HDI -PCB. HDI -Designs kombinieren dichte Komponenten -Platzierung mit universellem Routing. HDI populärte die Microvia -Technologie. Erstellen Sie dichtere Schaltkreise, indem Sie Mikrovias, begrabene Vias und blinde Vias implementieren. Reduzieren Sie die Kupferbohrungen in HDI -Designs.

Was sind die Vorteile von HDI -PCBs?

Außergewöhnliche Vielseitigkeit: HDI -Boards sind ideal, wenn Gewicht, Raum, Zuverlässigkeit und Leistung Hauptanliegen sind.

Kompaktes Design: Eine Kombination aus Blind-, Begraben- und Mikrovias reduziert den Raumbedarf.

Bessere Signalintegrität: HDI nutzt Via-in-Pad und Blind über Technologie. Dies hilft, die Komponenten nahe beieinander zu halten und so die Signalweglängen zu verringern. Die HDI -Technologie verbessert die Signalqualität, indem es die Via -Stubs entfernt, wodurch die Signalreflexionen reduziert werden. Daher verbessert es die Signalintegrität aufgrund kürzerer Signalwege erheblich.

Hohe Zuverlässigkeit: Durch die Umsetzung von gestapeltem VIAS ist diese Gremien zu einer Superbarriere gegen extreme Umweltbedingungen.

Kosteneffizienz: Die Funktionalität eines Standard-PCB (Standard-Lochplatine) Standard-8-Schicht-Loch-Board kann auf eine 6-Schicht-HDI-Karte reduziert werden, ohne die Qualität zu beeinträchtigen.

Datenblatt
