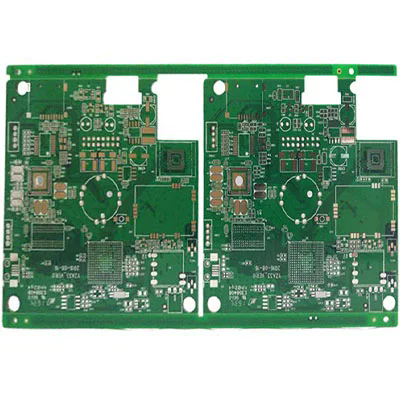

Was macht die FR4-Leiterplatte zum Rückgrat der modernen Elektronik?

In der sich schnell entwickelnden ElektronikindustrieFR4-Platine(Flammhemmende Leiterplatte der Güteklasse 4) gilt als das am weitesten verbreitete und zuverlässigste Basismaterial für Leiterplatten. FR4-Leiterplatten sind für ihre hervorragende mechanische Festigkeit, elektrische Isolierung und Feuchtigkeitsbeständigkeit bekannt und haben sich zur bevorzugten Wahl für Branchen entwickelt, die von der Telekommunikation und Automobilindustrie bis hin zu medizinischen Geräten und Unterhaltungselektronik reichen.

Der Begriff FR4 bezieht sich auf die glasfaserverstärkte Epoxidlaminatplatte, die als Substrat bei der Leiterplattenherstellung verwendet wird. Es sorgt für strukturelle Stabilität, erhält die Isolierung zwischen den leitenden Schichten aufrecht und unterstützt hochdichte elektronische Schaltkreise ohne Beeinträchtigung. Die Kombination aus Glasfasergewebe und Epoxidharzbindemittel sorgt für Steifigkeit und hält das Board gleichzeitig leicht und hitzebeständig.

Was macht FR4-Leiterplatten zu einem bevorzugten Material?

FR4-Material spielt eine entscheidende Rolle bei der Ausgewogenheit von Leistung, Kosteneffizienz und Herstellbarkeit. Seine Vielseitigkeit ermöglicht den Einsatz in einschichtigen, zweischichtigen und mehrschichtigen Leiterplattendesigns.

Hauptvorteile der FR4-Leiterplatte:

1. Hohe Spannungsfestigkeit:
   FR4 behält unter Hochspannung einen stabilen Isolationswiderstand bei und verhindert so elektrische Leckagen.

2. Ausgezeichnete thermische Stabilität:
   Mit einer Glasübergangstemperatur (Tg) typischerweise zwischen 130 °C und 180 °C können FR4-Leiterplatten in Umgebungen mit hohen Temperaturen betrieben werden.

3. Mechanische Haltbarkeit:
   Die Glasfaserbasis sorgt für Steifigkeit und mechanische Festigkeit und minimiert Verformungen während der Montage oder des Betriebs.

4. Kosteneffizienz:
   Im Vergleich zu Spezialmaterialien wie Polyimid oder Keramik bietet FR4 ein perfektes Gleichgewicht zwischen Leistung und Erschwinglichkeit.

5. Feuchtigkeitsbeständigkeit:
   Die Epoxidharzmatrix verhindert die Wasseraufnahme, wodurch FR4 für feuchte Umgebungen geeignet ist.

6. Chemische Beständigkeit:
   FR4 behält seine strukturelle und elektrische Integrität bei, selbst wenn es Flussmitteln, Reinigungsmitteln oder Umweltschadstoffen ausgesetzt ist.

Typische technische Parameter der FR4-Leiterplatte

Warum FR4 PCB die Grundlage moderner Elektronik ist

Da elektronische Geräte kleiner, schneller und effizienter werden, ist die Nachfrage nach Hochleistungs-PCB-Materialien gestiegen. FR4 ist aufgrund seiner Anpassungsfähigkeit und Kompatibilität mit fortschrittlichen Herstellungsprozessen wie Surface Mount Technology (SMT), Durchbohren und mehrschichtigem Stapeln der Standard geblieben.

Branchenübergreifende Anwendungen:

• Unterhaltungselektronik: Smartphones, Laptops und tragbare Geräte basieren auf FR4-Leiterplatten für kompakte, leichte Schaltkreise.

• Automobil: Motorsteuermodule, LED-Beleuchtungssysteme und Infotainmenteinheiten verwenden FR4 mit hoher Tg, um Temperaturschwankungen standzuhalten.

• Telekommunikation: FR4-Substrate finden sich in Routern, Basisstationen und Signalverstärkern, die eine konsistente Signalübertragung erfordern.

• Medizinische Geräte: Geräte wie EKG-Monitore und Infusionspumpen sind hinsichtlich Zuverlässigkeit und Isolierung auf FR4 angewiesen.

• Industrielle Automatisierung: Steuerungen, Relais und Robotik nutzen FR4-Platinen für Stabilität in Umgebungen mit starken Vibrationen.

Warum Ingenieure FR4 bevorzugen:

• Ausgewogenheit von Stärke und Flexibilität: Unterstützt sowohl starre als auch starrflexible Leiterplattenkonfigurationen.

• Kompatibilität mit bleifreiem Löten: Ideal für RoHS-konforme Produktion.

• Hervorragende Signalintegrität: Behält eine konsistente Impedanz für eine Hochgeschwindigkeits-Datenübertragung bei.

• Anpassbare Dicke und Schichtanzahl: Erhältlich von 0,2 mm bis 3,2 mm und bietet Platz für 2 bis 16+ Schichten.

Neue technologische Trends:

Die Entwicklung von Hochgeschwindigkeits- und Hochfrequenzschaltungen bringt FR4 an neue Grenzen. Hersteller entwickeln derzeit modifizierte FR4-Materialien mit niedrigeren Dielektrizitätskonstanten (Dk < 4,0) und verbesserter Wärmeableitung. Durch diese Weiterentwicklung eignet sich FR4 für 5G-Kommunikation, IoT-Module und Automobilradarsysteme.

Wie FR4 PCB zukünftige Innovationen in der Elektronik unterstützt

Während die Elektronikindustrie auf intelligentere, kleinere und nachhaltigere Designs umsteigt, muss die nächste Generation von FR4-Leiterplatten neue Herausforderungen meistern – Wärmemanagement, Signalintegrität und Umweltkonformität.

High-Tg FR4: Für anspruchsvolle Umgebungen

FR4-Materialien mit hoher Tg (Tg ≥ 170 °C) sind für Anwendungen, die ständiger Hitze ausgesetzt sind, wie Leistungsverstärker, LED-Beleuchtung und Elektrofahrzeugsysteme, unverzichtbar geworden. Die höhere Glasübergangstemperatur sorgt dafür, dass die Leiterplatte auch bei anhaltender thermischer Belastung ihre strukturelle Stabilität behält.

Verlustarmer FR4: Für Hochfrequenzschaltungen

Verlustarme FR4-Materialien wurden für HF- und Mikrowellenanwendungen entwickelt. Sie reduzieren die Signaldämpfung und behalten die Impedanzkontrolle bei, was sie ideal für 5G-Antennen, Satellitenkommunikation und Rechenzentren macht.

Umweltfreundliches FR4: Auf dem Weg zu nachhaltiger Elektronik

Angesichts der zunehmenden Bedeutung der Umweltverantwortung gewinnen halogenfreie FR4-Materialien an Bedeutung. Diese Materialien eliminieren bromierte Flammschutzmittel, ohne die Brandsicherheit oder mechanische Festigkeit zu beeinträchtigen. Um den Abfall zu reduzieren, setzen Hersteller auch auf recycelbare Glasfaserverbundstoffe.

Intelligente Fertigungsintegration

Die moderne FR4-Leiterplattenproduktion umfasst automatisierte optische Inspektion (AOI), Laserbohren und CNC-Fräsen und sorgt so für Präzision und Konsistenz. In Kombination mit KI-gesteuerter Designoptimierung und IoT-basierter Qualitätsüberwachung ist der FR4-Leiterplattenherstellungsprozess intelligenter und effizienter als je zuvor.

Häufig gestellte Fragen zur FR4-Leiterplatte

F1: Was ist der Unterschied zwischen Standard-FR4- und Hoch-Tg-FR4-Materialien?
A1: Der Hauptunterschied liegt in der Glasübergangstemperatur (Tg). Standard-FR4 hat typischerweise eine Tg von etwa 130 °C und ist daher für die meisten Unterhaltungselektronikgeräte geeignet. FR4 mit hoher Tg reicht von 170 °C bis 180 °C und ist für Hochtemperaturumgebungen wie Automobilelektronik und LED-Module konzipiert. High-Tg FR4 weist außerdem eine verbesserte mechanische Stabilität und ein geringeres Delaminationsrisiko beim Löten auf.

F2: Kann die FR4-Leiterplatte für Hochfrequenz- oder Hochgeschwindigkeitsschaltungen verwendet werden?
A2: Während Standard-FR4 für allgemeine Designs geeignet ist, funktioniert es bei Hochfrequenzanwendungen über 1 GHz aufgrund dielektrischer Verluste möglicherweise nicht optimal. Für solche Anwendungsfälle wurden jedoch verlustarme FR4-Varianten mit reduzierten Dk- und Df-Werten entwickelt. Diese verbesserten Materialien ermöglichen es Entwicklern, die Signalintegrität in Hochgeschwindigkeitskommunikationssystemen aufrechtzuerhalten, ohne die Kosten wesentlich zu erhöhen.

Die Zukunftsaussichten der FR4-PCB-Technologie

Der globale FR4-Leiterplattenmarkt wächst weiterhin stetig, angetrieben durch die steigende Nachfrage nach vernetzten Geräten, EV-Technologie und intelligenter Infrastruktur. Da mehrschichtige und hochdichte Verbindungsdesigns (HDI) zum Standard werden, werden FR4-Materialien weiterentwickelt, um eine verbesserte Wärmeableitung, geringere dielektrische Verluste und eine verbesserte Zuverlässigkeit zu bieten.

In naher Zukunft werden hybride Leiterplattenkonstruktionen – die Kombination von FR4 mit Hochfrequenzlaminaten wie PTFE oder Rogers-Materialien – kostengünstige Lösungen für Mixed-Signal- und HF-Anwendungen ermöglichen. Diese Innovationen stellen sicher, dass FR4 auch dann relevant bleibt, wenn elektronische Systeme ein beispielloses Maß an Komplexität erreichen.

Warum FR4-Leiterplatten der Industriestandard bleiben

FR4-Leiterplatten haben sich ihren Ruf durch eine Kombination aus Zuverlässigkeit, Vielseitigkeit und Erschwinglichkeit erworben. Von Smartphones bis hin zu Satelliten dient FR4 weiterhin als Grundlage für unzählige Innovationen. Seine Anpassungsfähigkeit an neue Technologien – von Hochgeschwindigkeitsschaltungen bis hin zu umweltfreundlicher Produktion – garantiert, dass FR4 auch in den kommenden Jahren das Material der Wahl bleiben wird.

Als vertrauenswürdiger HerstellerViafullliefert hochwertige FR4-Leiterplatten, die speziell auf die unterschiedlichen Anforderungen globaler Kunden zugeschnitten sind. Jedes Board wird mit Präzision hergestellt, wobei fortschrittliche Materialien und modernste Herstellungsverfahren zum Einsatz kommen, um Leistung und Haltbarkeit zu gewährleisten.

Für Ingenieure, Designer und Beschaffungsspezialisten, die maßgeschneiderte FR4-Leiterplattenlösungen suchen, bietet unser Team technisches Fachwissen, schnelle Abwicklung und umfassende Unterstützung vom Prototyp bis zur Massenproduktion.

Kontaktieren Sie unsEntdecken Sie noch heute, wie die FR4-Leiterplattenlösungen von Viafull Ihre Innovationen der nächsten Generation vorantreiben können.
